[ТЕХНОЛОГИИ] Виды сенсорных экранов
Последний ответ :
Всем привет! Сегодня мы поговорим на тему сенсорных экранов, я вам расскажу, какие бывают виды экранов и как они работают. Погнали!
Сенсорный экран — устройство ввода и вывода информации, представляющее собой экран, реагирующий на прикосновения к нему.
Существует 4 основных типа сенсорных экранов:
• Резистивные
• Емкостные
• С определением поверхностно-акустических волн
• Инфракрасные
Резистивный экран представляет собой гибкую прозрачную мембрану, на которую нанесено токопроводящее покрытие.
Принцип действия резистивного экрана состоит в том, что при нажатии на экран пальцем или стилусом происходит замыкание стекла с мембраной в конкретной точке.
Главным плюсом резистивного тачскрина считается его всеядность — он реагирует на прикосновения любых предметов, но и недостатков у такого экрана хватает, из-за чего он давно не используется в смартфонах.
Этот тип сенсорных экранов делится на два подтипа: обычные емкостные и проекционно-емкостные.
В обычном экране стекло покрывается токопроводящим слоем.
В углах дисплея расположены электроды, подающие на проводящий слой переменное напряжение. При касании к экрану токопроводящим предметом (палец) наблюдается утечка тока. Чем место касания ближе к тому или иному электроду, тем больше сила тока и меньше сопротивление.
В проекционно-емкостных экранах на внутренней стороне дисплея есть сетка электродов.
Касание к электроду предметом высокой ёмкости (палец) образует конденсатор, ёмкость которого и измеряется для последующих вычислений. Проекционно-емкостные экраны позволяют реализовать полноценный мультитач.
Суть работы сенсорной панели с определением поверхностно-акустических волн (ПАВ) заключается в наличии ультразвуковых колебаний в толще экрана.
При прикосновении к вибрирующему стеклу, волны поглощаются, при этом точка прикосновения регистрируется датчиками экрана.
Сенсорный экран ПАВ распознаёт касания любым предметом, способным поглощать акустические волны (палец, стилус).

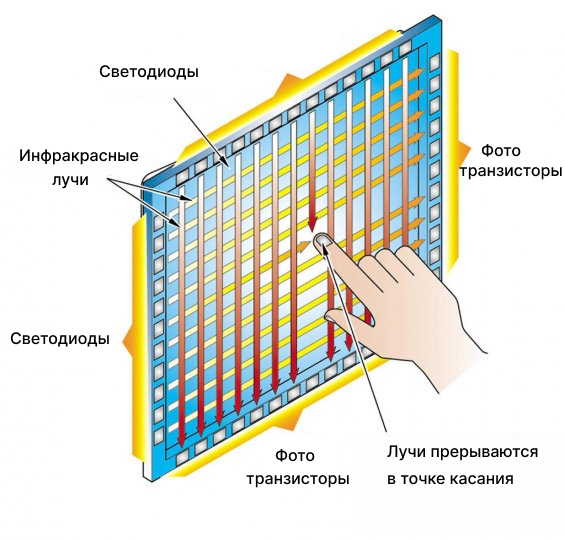

Инфракрасный тачскрин сконструирован из массивов светодиодов и светочувствительных фотоэлементов, расположенных на противоположных сторонах экрана. Светодиоды подсвечивают поверхность экрана невидимым инфракрасным светом.
Принцип работы инфракрасной сенсорной панели — сетка, сформированная горизонтальными и вертикальными инфракрасными лучами, прерывается при касании к монитору любым предметом. Контроллер определяет место, в котором луч был прерван.
Всем спасибо за просмотр поста! Всем пока!
